特性

安全

? 可編程28位序列號

? 可編程64位加密密鑰

? 每次傳輸都是獨一無二的

? 66位傳輸碼長

? 32位跳頻碼

? 28位序列號，4位按鈕代碼，2位狀態

? 加密密鑰具有讀取保護功能

操作

? 工作電壓范圍：2.0V - 6.3V

? 四個按鈕輸入

? 無需額外電路

? 提供15種功能

? 可選波特率

? 自動代碼詞補全

? 向接收器發送低電量信號

? 非易失性同步數據

其他

? 易于使用的編程接口

? 片上EEPROM

? 片上振蕩器和定時組件

? 按鈕輸入端具有內部下拉電阻

? LED輸出的電流限制

? 外部組件成本低

典型應用

HCS300非常適合遠程無鑰匙進入（RKE）應用。這些應用包括：

? 汽車遙控?zé)o匙進入（RKE）系統

? 汽車報警系統

? 汽車防盜鎖止系統

? 大門和車庫門開啟器

? 身份代幣

? 防盜報警系統

描述

Microchip Technology Inc.的HCS300是一款跳碼編碼器，專為安全的遠程無鑰匙進入（RKE）系統而設計。HCS300采用KEELOQ?跳碼技術，具有高安全性、小巧的封裝外形和低成本。HCS300是單向遠程無鑰匙進入系統和門禁控制系統的完美解決方案。

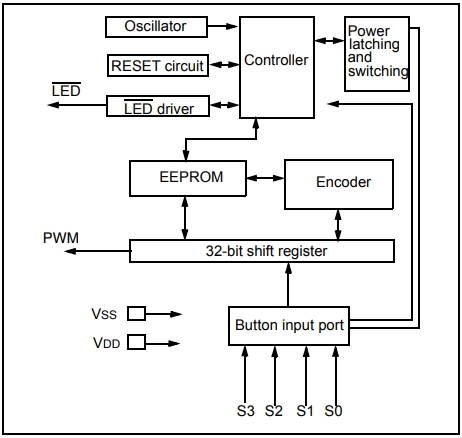

HCS300 框圖

HCS300結合了由非線性加密算法生成的32位跳碼、28位序列號和6位信息位，共同構成了一個66位的碼字。這種碼字長度消除了代碼掃描的威脅，而跳碼機制確保每次傳輸都是獨一無二的，從而使代碼捕獲和重發方案變得無效。

加密密鑰、序列號和配置數據存儲在EEPROM陣列中，該陣列無法通過任何外部連接訪問。EEPROM數據可編程但具有讀保護功能。數據只有在經過自動擦除和編程操作后才能進行驗證。這可以防止有人試圖獲取密鑰或篡改同步值。HCS300提供了一個易于使用的串行接口，用于對必要的密鑰、系統參數和配置數據進行編程。

系統概述

關鍵術語

以下是本數據表中使用的關鍵術語列表。如需了解有關KEELOQ和跳碼的更多信息，請參閱技術簡報3（TB003）。

? RKE - 遠程無鑰匙進入

? 按鈕狀態 - 指示觸發傳輸?shù)陌粹o輸入。包括4個按鈕狀態位S3、S2、S1和S0（圖4-2）。

? 跳碼技術 - 一種方法，通過該方法，從系統外部觀察，每次傳輸時代碼似乎都會不可預測地發生變化。

? 代碼字 - 按下按鈕后重復傳輸?shù)臄?shù)據塊（圖4-1）。

? 傳輸 - 由重復碼字組成的數據流（圖9-1）。

? 加密密鑰 - 一個唯一且秘密的64位數字，用于加密和解密數據。在對稱分組密碼（如KEELOQ算法）中，加密密鑰和解密密鑰是相同的，因此通常統稱為加密密鑰。

? 編碼器 - 一種生成并編碼數據的設備。

? 加密算法 - 一種使用加密密鑰對數據進行加密的方法。只有使用相同的加密密鑰，相應的解密算法才能解讀這些數據。

? 解碼器 - 一種對從編碼器接收到的數據進行解碼的設備。

? 解密算法 - 一種方法，通過該方法，可以使用相同的加密密鑰對加密算法加密的數據進行解密。

? 學習——學習過程包括接收器計算發射器的適當加密密鑰，解密接收到的跳頻碼，并將序列號、同步計數器值和加密密鑰存儲在EEPROM中。KEELOQ產品系列支持在解碼器上實施多種學習策略。以下是一些示例操作。

- 簡單學習

接收器使用由同一制造商為所有系統所有組件提供的固定加密密鑰，來解密接收到的碼字的加密部分。

- 常規學習

接收器利用正常運行期間傳輸?shù)男畔硗茖?dǎo)出加密密鑰，并對接收到的碼字加密部分進行解密。

- 安全學習

發射器通過特定的按鈕組合激活，以傳輸一個存儲的60位種子值，該值用于生成發射器的加密密鑰。接收器使用此種子值推導出相同的加密密鑰，并對接收到的碼字的加密部分進行解密。

? 制造商代碼——一個唯一且保密的64位數字，用于生成唯一的編碼器加密密鑰。每個編碼器都編程有一個加密密鑰，該密鑰是制造商代碼的函數。每個解碼器都編程有制造商代碼本身。

HCS300跳碼編碼器專為無鑰匙進入系統設計；主要用于車輛和家用車庫門開啟器。無鑰匙進入系統的編碼器部分集成在發射器中，用戶攜帶并操作發射器以進入車輛或受限區域。HCS300旨在為這類系統提供一種經濟高效且安全的解決方案，所需外部組件極少（圖2-1）。

大多數低端無鑰匙進入發射器都有一個固定的識別碼，每次按下按鈕時都會發送該識別碼。低端系統中唯一識別碼的數量通常相對較少。這些缺點為技術高超的小偷提供了機會，他們可以制造一種設備來“捕捉”發射信號并在稍后重新發送，或者制造一種設備來快速“掃描”所有可能的識別碼，直到找到正確的識別碼。

另一方面，HCS300采用了KEELOQcode跳碼技術，并結合66位的傳輸長度，幾乎消除了代碼“抓取”或代碼“掃描”的使用。HCS300的高安全級別基于已獲專利的KEELOQ技術。它使用基于32位塊長度和64位密鑰長度的分組密碼。該算法以一種方式對信息進行加密，即使傳輸信息（編碼前）與前一次傳輸?shù)男畔H相差一位，下一次編碼傳輸也會完全不同。從統計數據來看，如果32位信息字符串中僅有一位發生變化，那么編碼傳輸中超過50%的位都會發生變化。

如框圖所示，HCS300有一個小型EEPROM陣列，使用前必須加載多個參數；這些參數通常由制造商在生產時編程。其中最重要的參數有：

? 一個28位的序列號，通常每個編碼器都有一個唯一的序列號

? 一個加密密鑰

? 初始16位同步值

? 一個16位的配置值

加密密鑰生成通常會將發射器序列號和64位制造商代碼輸入到密鑰生成算法中（圖1-1）。制造商代碼由系統制造商選擇，并且必須嚴格管控，因?yàn)樗钦麄€(gè)系統安全的關鍵部分。

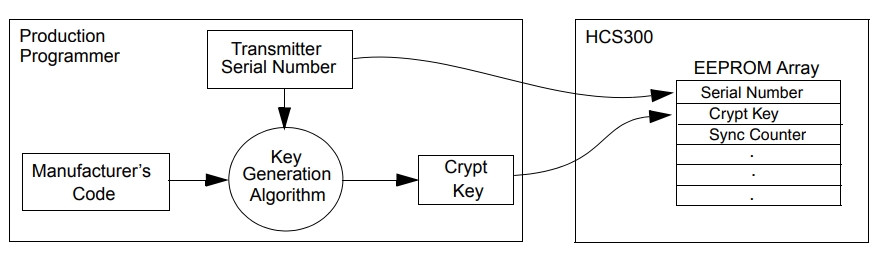

圖1-1：生產過程中加密密鑰的創建與存儲

16位同步計數器是每次傳輸時傳輸碼字變化的基礎；每次按下按鈕時，計數器都會增加。由于跳碼算法的復雜性，同步值的每次增加都會導致傳輸碼字中超過50%的位發生變化。

圖1-2展示了在編碼器中如何使用EEPROM中的密鑰值。一旦編碼器檢測到按鈕按下，它會讀取按鈕輸入并更新同步計數器。同步計數器和加密密鑰被輸入到加密算法中，輸出32位加密信息。每次按鈕按下時，這些數據都會發生變化，其值在外部表現為“隨機跳變”，因此被稱為碼字的跳變部分。32位跳變碼與按鈕信息和序列號相結合，形成傳輸給接收器的碼字。

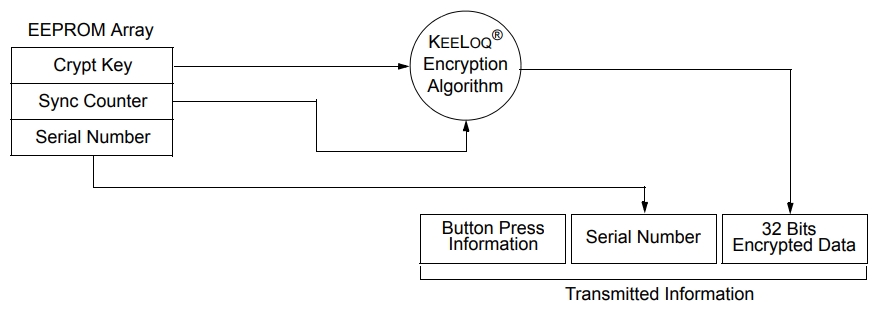

圖1-2：構建傳輸碼字（編碼器）

接收器可以使用任何類型的控制器作為解碼器，但通常是一個帶有兼容固件的微控制器，使解碼器能夠與基于HCS300的發射器協同工作。

在系統中使用發射器之前，接收器必須先對其進行“學習”。學習過程包括計算發射器的適當加密密鑰、解密接收到的跳頻碼，并將序列號、同步計數器值和加密密鑰存儲在EEPROM中。

在正常運行中，會對每個收到的有效格式的消息進行評估。使用序列號來確定它是否來自已獲知的發射器。如果來自已獲知的發射器，則對消息進行解密并驗證同步計數器。最后，檢查按鈕狀態以了解請求的操作。圖1-3展示了接收器存儲的一些值與從發射器接收到的值之間的關系。

注意：帶圈的數字表示執行順序。

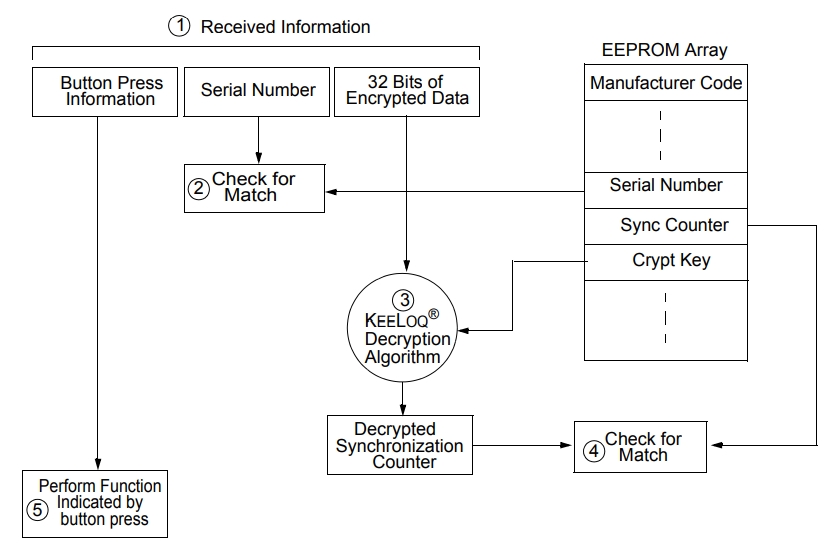

圖1-3：接收器（解碼器）的基本操作

編碼器操作

如典型應用電路（圖2-1）所示，HCS300是一款使用簡便的設備。在安全應用中，只需添加按鈕和射頻電路即可將其用作發射器。

注：通過同時按下多個按鈕或使用合適的二極管陣列，最多可以實現15種功能。

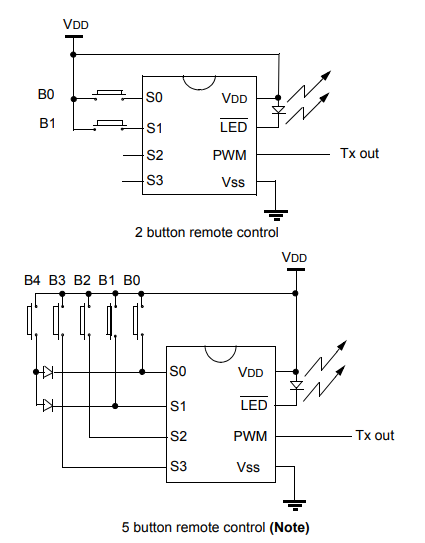

圖2-1：典型電路

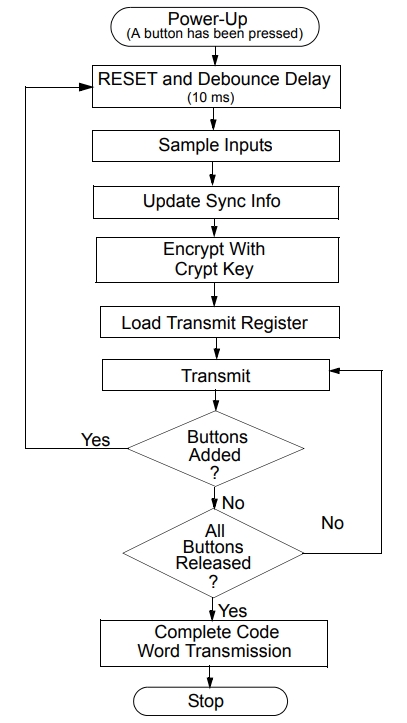

圖2-2：編碼器操作

HCS300在檢測到按鈕按下后會喚醒，并延遲約10毫秒以進行按鈕去抖（圖2-2）。同步計數器、鑒別值和按鈕信息將被加密以形成跳頻碼。跳頻碼部分在每次傳輸時都會發生變化，即使再次按下同一按鈕也是如此。已傳輸?shù)拇a字在超過64K次傳輸后才會重復。這提供了超過18年的使用時間，前提是每天操作10次。編碼器發送的溢出信息可用于將唯一傳輸次數擴展到超過192K次。

如果在傳輸過程中檢測到有新按鈕被按下，將立即執行重置操作，且當前碼字將無法完成。請注意，除非所有按鈕均未被按下，否則移除按鈕對碼字無任何影響；若所有按鈕均未按下，則碼字將完成，并執行斷電操作。
